1、監測必要性分析

潔凈室環境監測的原因在于確保潔凈室的環境條件符合特定要求，這對于保障產品質量、人員健康、設備正常運行以及符合相關法規標準至關重要。潔凈室的主要功能是控制空氣中的塵埃、微生物等污染物，通過監測可以及時發現并處理潔凈室中的污染物，確保產品在生產過程中不受外界污染。同時，潔凈室中的設備通常對環境要求嚴格，監測可以及時發現設備運行中的問題，從而及時進行調整和維護，延長設備的使用壽命。此外，潔凈室環境的穩定性直接影響生產效率，通過監測可以及時發現并解決影響生產效率的問題，提高生產效率，降低生產成本。

首先，有助于保證產品質量，降低缺陷率。在制藥、半導體制造等行業，潔凈室的核心作用是控制污染物，而監測則是驗證其有效性的唯一方式。通過定期監測，可以及時發現環境異常，調整空調系統、更換高效過濾器，確保生產環境穩定，減少不良品率。

其次，監測有助于風險控制，預防污染與交叉感染。潔凈室污染可能來源于人員、設備、物料或空調系統，而監測能幫助識別潛在風險，通過實時監測和定期檢測，可提前預警，降低生產風險。

此外，監測還有助于合規性要求，滿足行業標準與法規。潔凈室檢測的首要任務是確保環境參數符合國際、國家及行業標準，避免因違規操作導致的法律風險和經濟損失。

2、適用領域

在制藥行業，潔凈環境對于藥品生產至關重要，監測設備可以實時監測潔凈室的環境狀況，確保藥品生產過程的潔凈度和質量。

在電子行業，潔凈環境對于防止塵埃和顆粒物的污染非常重要，監測設備可以實時監測潔凈室的塵埃粒子濃度，確保電子產品的質量和可靠性。

在醫院、精密加工、航空航天、食品生產等領域，潔凈室環境監測設備也發揮著重要作用。具體來說，醫院的手術室、病房和實驗室等區域需要保持潔凈環境，以防止細菌和病原體的傳播。

在精密加工行業如半導體制造和光學儀器制造等領域需要保持潔凈環境以確保產品的質量和性能。

在航空航天領域需要保持潔凈環境以確保航空器和航天器的制造和維護過程符合要求。

在食品加工領域行業，生產過程中需要保持潔凈環境以防止細菌和污染物的污染。

3、潔凈室環境監測系統

潔凈室環境在線監測系統是我司自主研發用于潔凈環境實時監測的產品系列，該系統采用自主開發的上位機軟件，與自主研發生產的在線式粒子計數器、浮游菌采樣器相結合，并兼容國內外先進的風速、壓差、溫濕度、真空泵等傳感器，以實現對潔凈環境多種類型數據的精準采集與監測。

運用標準的綜合布點方案，借助 RS485 總線通訊方式，與各個點位的下位機進行通訊，達成對各個點位數據的實時采集，再通過軟件核心算法對數據進行實時分析與顯示，滿足對潔凈環境 24 小時不間斷監測的需求，顯著提升了潔凈環境的監測質量與水平。

該系統符合GB50073-2013、ISO14644、GB/T16292-2010等相關標準，可根據實際需求進行定制化開發。潔凈室環境在線監測系統平臺具備實時數據顯示、數據查詢、數據曲線、報警管理、設備管理、用戶權限管理等功能。采用 Web 網頁端形式登錄，支持多用戶同時登錄，此外還支持通過手機 APP 隨時隨地查看，可對數據進行遠距離傳送與集中顯示，具有擴展性高、穩定性好、數據可靠等特性。

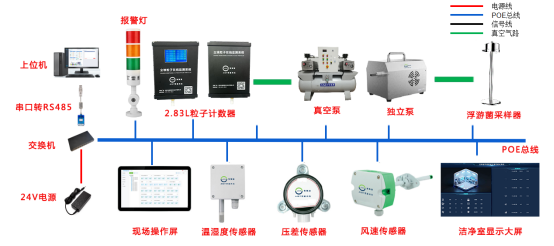

【系統整體架構圖】

4、2.83L塵埃粒子計數器

4.1 產品簡介

該款塵埃粒子計數器是一款專門應用于潔凈環境的潔凈度監控和微粒子計數檢測等領域的精密測試儀器。可視化設計使得操作者能夠便捷地進行校準和調試，極大地提升了使用體驗。其次，儀器在穩定性方面表現出色，能夠在長時間運行中保持穩定的測量性能。此外，測量精度高也是其一大亮點，能夠?yàn)橛脩籼峁┛煽康臄?shù)據支持。在體積和重量方面，該儀器設計緊湊，體積小巧，重量輕便，便于攜帶和安裝，不會給使用者帶來額外的負擔。

安裝過程也非常簡便，無需復雜的操作即可快速投入使用。被廣泛應用于多個潔凈場景，包括但不限于醫藥生產廠、電子制造廠、醫院手術室、航空航天領域、精密加工車間以及食品行業等。在這些環境中，該儀器能夠有效監控空氣潔凈度，確保生產和工作環境的衛生和安全，為各類高標準潔凈環境提供了強有力的技術保障。

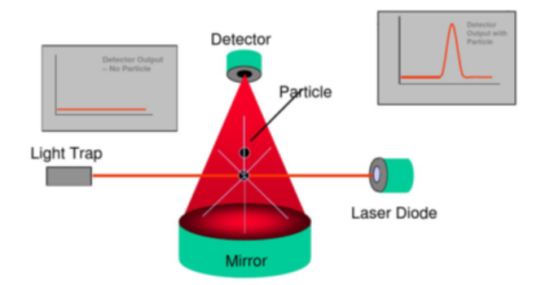

4.2 工作原理

基于光散射原理作為其核心理論基礎，這一原理利用光與塵埃粒子相互作用時產生的散射現象，空氣中的塵埃粒子在光照射下發生散射，散射光的強度隨粒子的表面積增加而增大，根據測定的散射光強度推知粒子的大小。

結合先進的光電傳感技術，融合高靈敏度的光電探測器和精密的信號處理算法，能夠高效、準確地實現對塵埃粒子粒徑的精確檢測。同時，該技術還能夠?qū)αＷ訑?shù)量進行準確計數，通過高精度的計數算法和實時數據處理能力，確保在復雜環境中也能準確統計塵埃粒子的數量。

4.3 產品特點

l 高精度傳感器，計數準確，性能卓越，符合JJF1190-2008規范；

l 支持拓展成0.3um、0.5um、1um 、3um、5um、10um 6個粒徑檔監測；

l 2.4寸智能觸摸屏，快速響應、人機交互，實時顯示監測數據；

l 支持根據要求進行定制化顯示界面；

l 儀器內置真空源，震動小、噪音低、性能穩定；

l 支持在屏幕上直接自行設定儀器地址，便于現場替換；

l 屏幕數據報警，帶流量傳感器實時監測流量并對流量進行實時自調節；

l 采用日本進口半導體激光源，壽命大于30000小時（需每年標定）；

l RS485通訊，支持ModbusRTU協議，支持定制化通訊協議；

l 可增加無線天線，升級為無線傳輸方式（選配）；

l 支持智能物聯，遠程啟動，提高潔凈度監測質量。

4.4 產品參數

4.5 安裝方式

儀器在安裝及使用時，需確保進、出風口的空氣流通順暢，以避免在使用過程中灰塵沉積于敏感器件表面，進而影響傳感器的測試準確性。儀器配備有壁掛安裝貼片與膨脹螺絲，建議采用壁掛安裝的方式。

5、潔凈室環境在線監測系統平臺

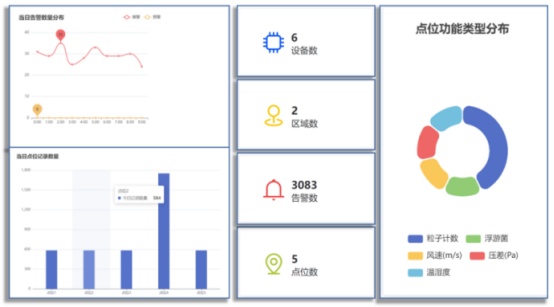

5.1 工作臺概覽

全面的系統配置概覽圖，包括設備數、區域數、點位數、功能類型分布，方便參觀人員快速了解監控系統。實時統計當日點位記錄數量，實時記錄當日告警數量分布。

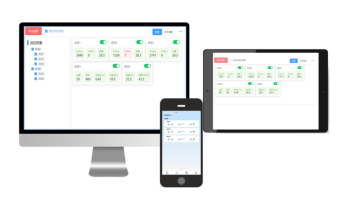

5.2 數據監控

支持各個設備單獨啟停，互無干擾支持點位顯示/隱藏實時的點位狀態展示設備狀態實時更新。不同狀態對應不同的背景顏色，包括離線、待機、正常運行、預警、報警，支持PC、平板、手機等多平臺監控。

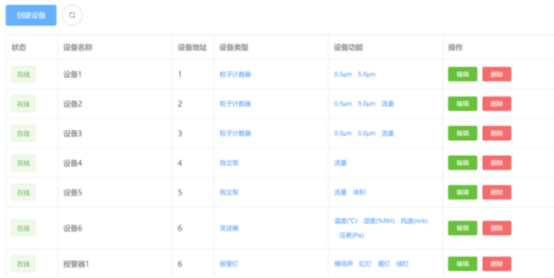

5.3 設備管理

提供完善的設備管理功能，所有設備統一接入，無需昂貴的定制開發，幫助您在線管理各種各樣的物聯網設備。支持對接標準物聯網協議(Modbus TCP、

Modbus Rtu、MQTT、COAP)等，解決工業數據協議多樣化，通訊機制多樣化的問題，保障數據采集能力。

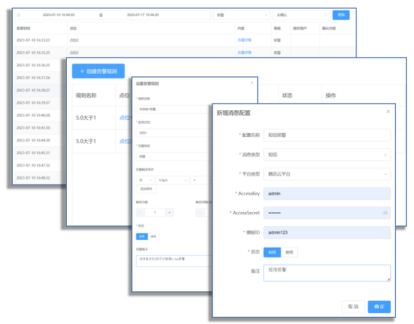

5.4 報警管理

針對不同點位進行快捷的多條件設置，讓告警通知更加有效。支持短信，郵件，手機APP通知，并且可自定義通知模板。

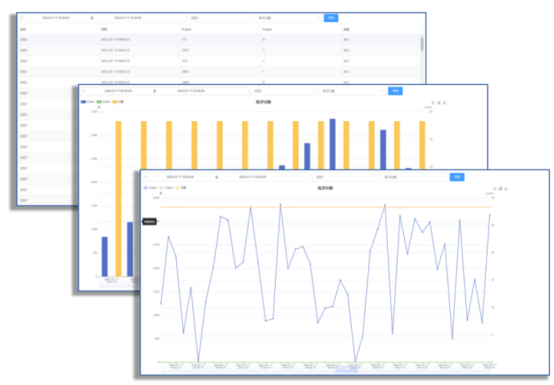

5.5 數據管理

支持根據條件(時間/點位/類型)數據篩選查詢，支持?jǐn)?shù)據導出pdf/Excel等多種格式，支持?jǐn)?shù)據打印。支持折線圖，柱狀圖查詢，支持根據條件(時間/點位/類型)數據篩選查詢支持圖表縮放，支持曲線顯示/隱藏。

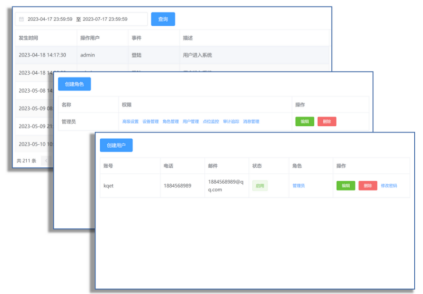

5.6 權限管理

自定義權限組角色，自定義分組權限自由創建用戶，支持增刪改查用戶信息，支持根據時間條件查詢?nèi)罩局С秩罩拘畔?dǎo)出/打印。

6、數據看板

通過數據看板，可以將采集到的數據進行實時顯示，讓相關人員能夠直觀的看到現場潔凈環境的情況，做到了數據信息目視化，信息傳遞快捷化，工序過程透明化，據此提高生產組織效率。當現場產生報警時，除了通過現場報警燈進行報警，工作人員能第一時間觀察數據看板，看到報警點位的具體數據，并據此及時的消除報警。

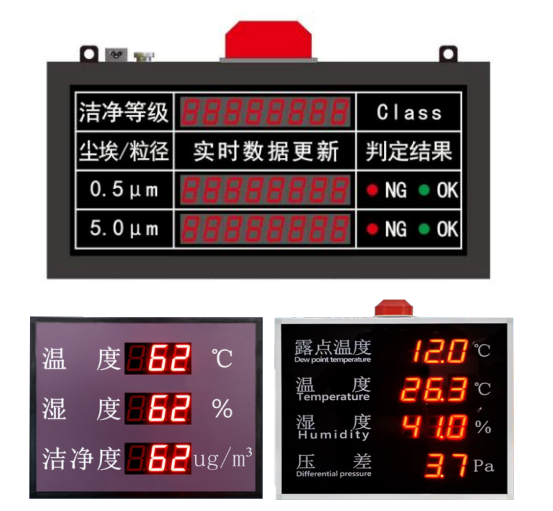

6.1 LED顯示屏數據看板

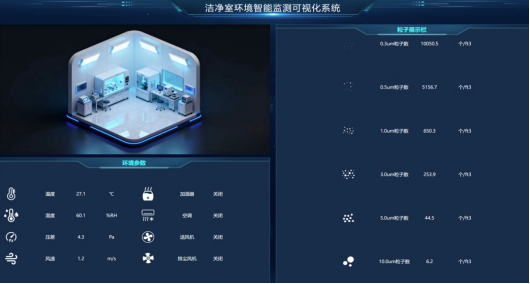

6.2 液晶大屏數據看板

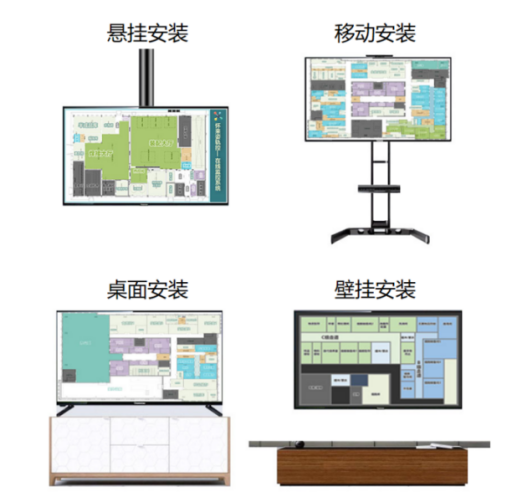

6.3 數據看板安裝方式
