1、產品介紹

氣溶膠粒子計數在線監測系統是一種先進的技術設備，基于激光散射原理的多通道粒子計數傳感器，可準確測量包含0.3μm,、0.5μm、1μm、3μm、5μm、10μm行業通用的6種粒徑。主要用于實時監控和記錄空氣中微粒的數量、大小以及分布情況。這種系統廣泛應用于各種需要嚴格控制空氣質量的環境中，如半導體制造廠、制藥車間、醫院手術室等對潔凈度要求極高的場所。通過使用高精度傳感器來捕捉空氣中的微小顆粒物信息，并將其轉換為電信號發送給數據處理單元進行分析處理，最終以圖表或數字形式展示給用戶界面上。

粒子傳感器由外接真空系統提供采樣動力。監控室人員可通過上位機軟件對所監測的數據進行查看、分析，上位機可設定的報警值已激發現場報警或短信報警。同時，若廠區局域網可支持外網訪問，則可通過手機端程序，查看現場的設備相關數據并加以控制。

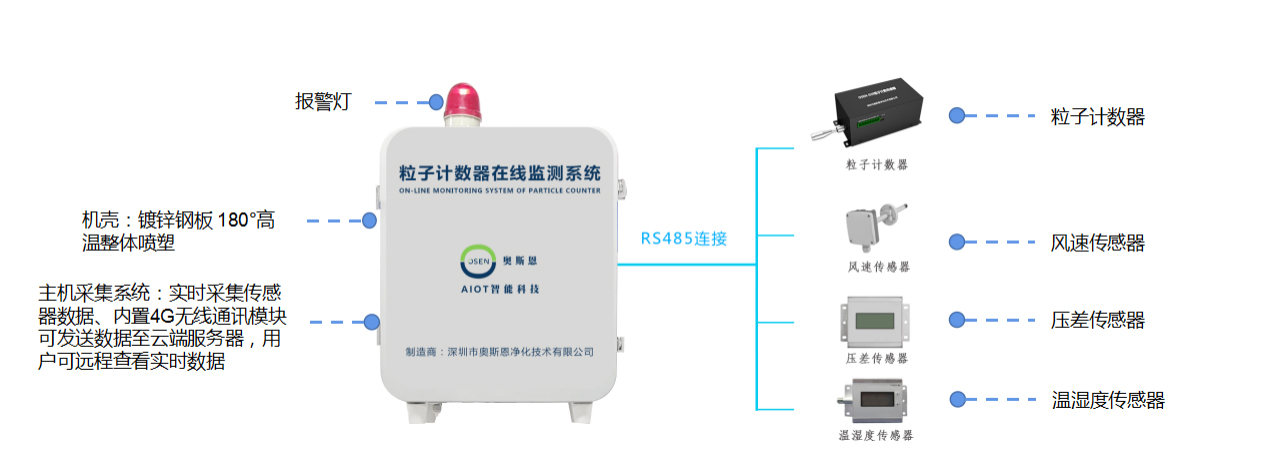

1.1.1 前端傳感器

測量傳感器是粒子計數系統的基礎，負責直接采集環境中的各種數據。這些傳感器包括塵埃粒子計數器，用于檢測空氣中微粒的數量；壓差傳感器，用來監測空氣流動的壓力變化；溫濕度傳感器，記錄環境的溫度和濕度情況；以及風速傳感器，測量空氣流動的速度。

1.1.2 真空泵控制系統

真空泵控制系統對于維持系統的穩定運行至關重要。它通過調節真空泵的工作狀態來控制采樣流量，確保測量結果的準確性。此外，該控制系統還能根據實際需要調整泵速，以適應不同的測試條件和要求。

1.1.3 數據采集儀

數據采集系統則是粒子計數系統中的數據交換中心。它不僅負責將各個傳感器收集到的信息傳輸給上位機監控軟件，還承擔著與其他外部設備或系統進行通信的任務。通過高效的數據傳輸機制，保證了信息的實時性和完整性。

1.1.4 報警系統

報警系統是保障環境安全的重要環節。當檢測到異常情況時（如粒子濃度超標、設備故障等），報警系統會立即發出警報信號，提醒操作人員采取相應措施。這有助于及時發現并處理潛在問題，避免造成更大的損失。

1.1.5 上位機

上位機監控軟件作為用戶界面，提供了直觀的操作平臺。用戶可以通過這款軟件查看實時數據、歷史記錄、趨勢分析等內容，并且可以對系統進行遠程控制和管理。其友好的用戶界面設計使得即使是非專業人員也能輕松上手使用。

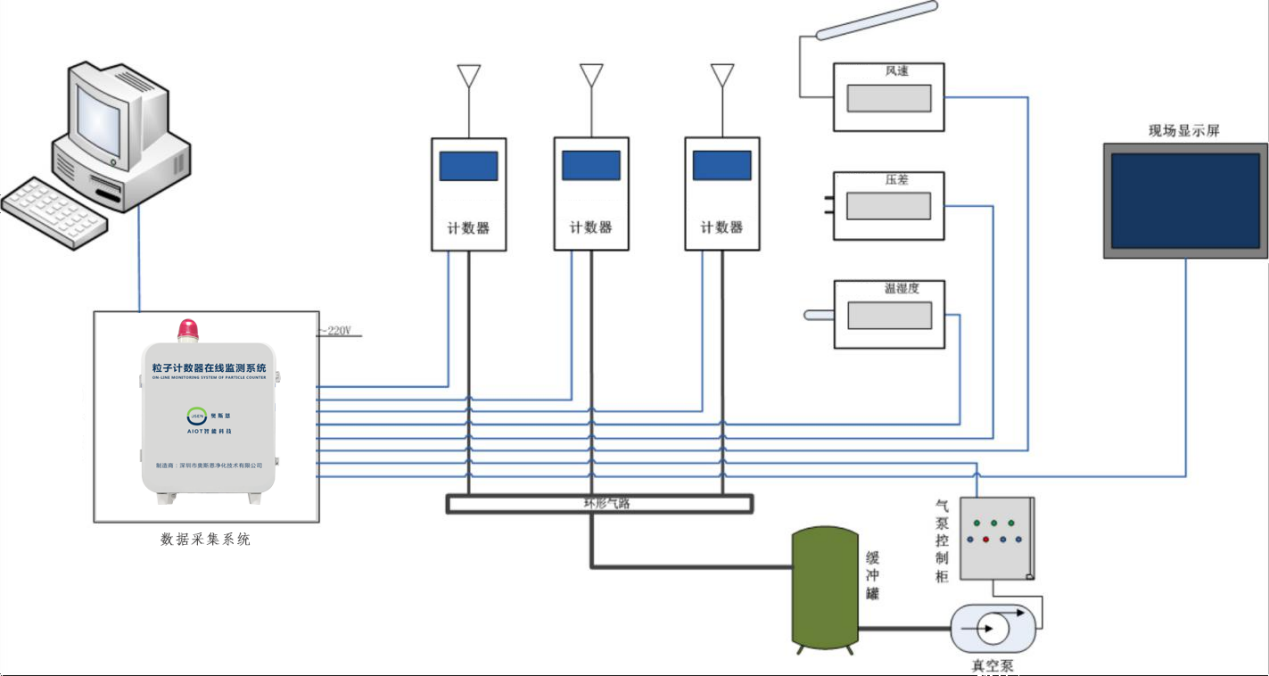

系統拓撲圖

1.1 技術指標

1.2 產品特點

l數據準確：單顆粒激光散射原理，工業級激光光源。計數效率高，重復性和 一致性好。

l粒徑范圍：粒徑范圍 0.3~10μm，保證計數效率同時，單臺傳感器覆蓋六通道。

l可靠性高：空氣動力學修正, 光路和氣路自檢，對震動不敏感，保證系統可靠性與穩定性。

l流量穩定：采用主動采樣方式，采用恒流進氣風扇，選配 PID 流量控制功能，

l可支持穩定、長時間、高負壓、采樣；可選氣泵版，外置高性能氣泵模塊。

l響應快速：秒級數據更新。

l全自動測量：可遠程控制，無線傳輸，數據實時上傳至物聯網平臺。

l電路安全：具有 ESD、過壓、過流、反接保護，確保電路的穩定性及可靠性。

l安裝便捷：安裝結構簡單，通用性高。

l安全友好：低壓供電，無電擊；無放射源，無光污染。

l軟件有完整的事件記錄，包括傳感器的工作狀態、登錄用戶的所有操作和報警事件等。

l系統設有現場聲光報警（具有現場消音功能），可支持短信報警功能，用戶可任意設定超限報警級別、預報警級別。

l配置多色報警器，可在生產現場提供聲音或可視的報警信號，因此，報警燈應放置在顯眼的位置， 并可將警報可以轉換成多色信號燈顯示，還可以選配短信報警器。

1.3 主要功能

氣溶膠粒子計數在線監測系統是一種先進的技術設備，用于實時收集、分析和傳輸各種空氣中微粒數量和大小的先進設備，這種系統的功能非常強大，廣泛應用于各種需要嚴格控制空氣質量的場所。

1. 實時監測：系統能夠24小時不間斷地對空氣中的粒子進行采樣和計數，確保數據的連續性和準確性。

2. 多通道檢測：通常具備多個檢測通道，可以同時監測不同粒徑范圍的粒子（如0.3μm,、0.5μm、1μm、3μm、5μm、10μm行業通用的6種粒徑），以滿足不同應用的需求。

3. 高精度測量：采用先進的光學傳感器技術，能夠準確識別和計數空氣中的微小顆粒物，保證測量結果的可靠性。

4. 數據記錄與存儲：系統會自動將采集到的數據記錄下來，并保存在內部存儲器或外部數據庫中，便于后續查詢和分析。

5. 報警功能：當檢測到的粒子濃度超過預設的安全閾值時，系統會發出聲光報警信號，提醒操作人員采取措施降低污染水平。

6. 遠程訪問與控制：通過網絡連接，用戶可以在任何地點通過電腦或移動設備遠程查看實時數據、歷史記錄以及調整系統設置。

7. 趨勢分析：基于長期收集的數據，系統可以幫助用戶識別空氣質量的變化趨勢，為改善生產環境提供科學依據。

8. 報告生成：支持自動生成符合行業標準的測試報告，方便用戶向監管機構提交或用于內部審核。

9. 維護簡便：設計考慮到易用性和維護方便性，使得日常校準和清潔工作更加簡單快捷。

10. 兼容性強：可與其他環境監測系統集成使用，形成更全面的空氣質量管理解決方案。

2. 應用場景

氣溶膠粒子計數在線監測系統是一種先進的技術工具，用于實時監控和分析空氣中的微粒數量。這種系統廣泛應用于多個領域，以確保環境質量、生產安全和產品質量。

2.1 醫療行業

在手術室、ICU等關鍵區域，空氣質量直接影響患者的康復和醫護人員的健康。氣溶膠粒子計數在線監測系統可以實時監測空氣中的微生物、塵埃和其他微粒，幫助維持高標準的無菌環境。

2.2 制藥行業

藥品生產過程中對環境的潔凈度要求極高，任何微小的污染都可能導致藥品失效或產生副作用。該系統能夠確保生產區域的空氣質量符合嚴格的標準，保障藥品的安全性和有效性。

2.3 半導體制造業

在半導體制造過程中，即使是極小的塵埃顆粒也可能導致電路短路或影響芯片性能。氣溶膠粒子計數在線監測系統對于維護高級別的潔凈室環境至關重要，確保產品的質量和可靠性。

2.4 航空航天工業

在飛機和航天器的制造及維修過程中，需要嚴格控制環境中的微粒含量，以防止精密部件受損。該系統有助于監測和控制工作區域內的空氣質量，保證設備的安全運行。

2.5 食品加工業

食品安全直接關系到消費者的健康，而空氣中的微生物和塵埃可能污染食品。通過使用氣溶膠粒子計數在線監測系統，可以及時發現并處理潛在的污染源，確保食品生產的衛生條件。

2.6 科研機構

在進行高精度實驗時，空氣中的微粒可能會干擾實驗結果或損壞敏感設備。該系統為實驗室提供了一個潔凈的工作環境，支持科學研究的順利進行。

2.7 工業生產

在化工、冶金、建材等行業中，生產過程中會產生大量粉塵和其他有害顆粒物。通過部署氣溶膠粒子計數在線監測系統，可以有效監控工作場所的空氣質量，保護員工健康，同時滿足環保法規的要求。

2.8 公共場所

如學校、商場、辦公樓等人流密集的地方，空氣質量的好壞影響著人們的健康與舒適度。氣溶膠粒子計數在線監測系統可以幫助管理者了解室內空氣質量，采取相應措施改善環境。

3. 監測云平臺

粒子計數監測云平臺（以下簡稱云平臺），通過現場設備實時監控和分析空氣中微小顆粒物濃度，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

平臺包括底層的設備連接、數據解析，和上層的數據計算和分析。提供一站式全托管服務，用戶無需開發一行代碼即可獲得連接存儲、分析、展示、提醒、反饋等通用的物聯網云服務。

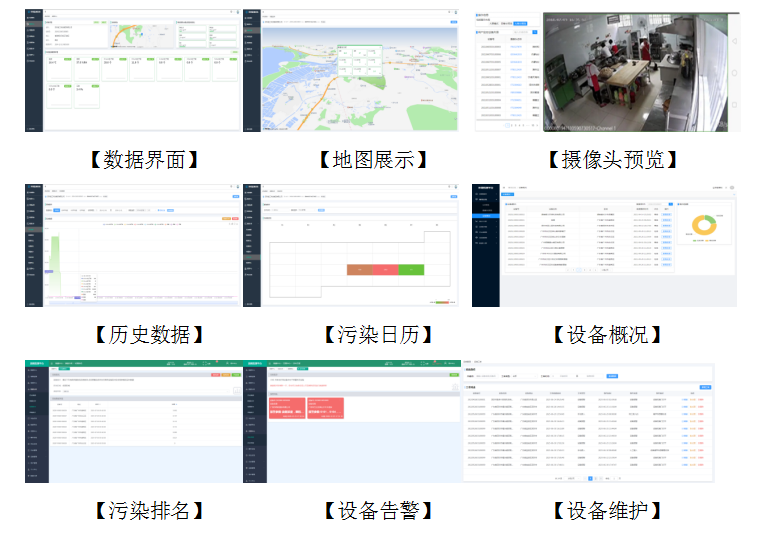

3.1 PC端

系統平臺采用B/S架構，通過瀏覽器輸入賬號密碼直接登陸，無需下載相關軟件，可在線查看設備相關數據信息。

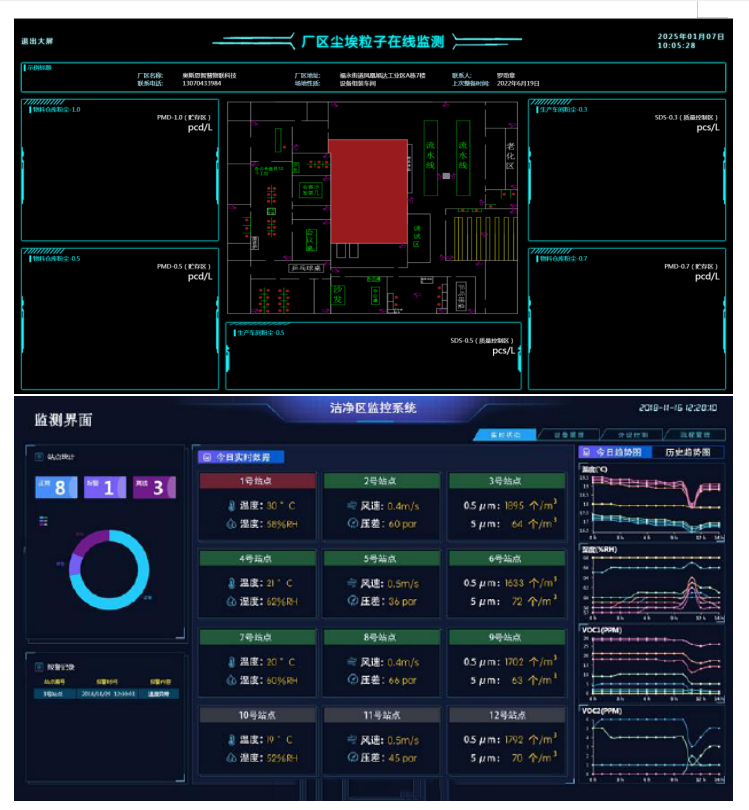

1.1 數據監管駕駛艙

數據駕駛艙是一種先進的數據可視化工具，它通過大屏展示和數據分析，幫助用戶更好地理解和管理粒子計數器的數據。這種工具可以實時監控粒子計數器的運行狀態，提供詳細的數據分析報告，幫助用戶發現潛在的問題和優化空間。

數據駕駛艙中，用戶可以直觀地看到各種關鍵指標，如粒子濃度、粒子大小分布、粒子數量等。這些指標可以通過圖表、儀表盤等形式進行展示，使用戶能夠一目了然地了解粒子計數器的工作情況。

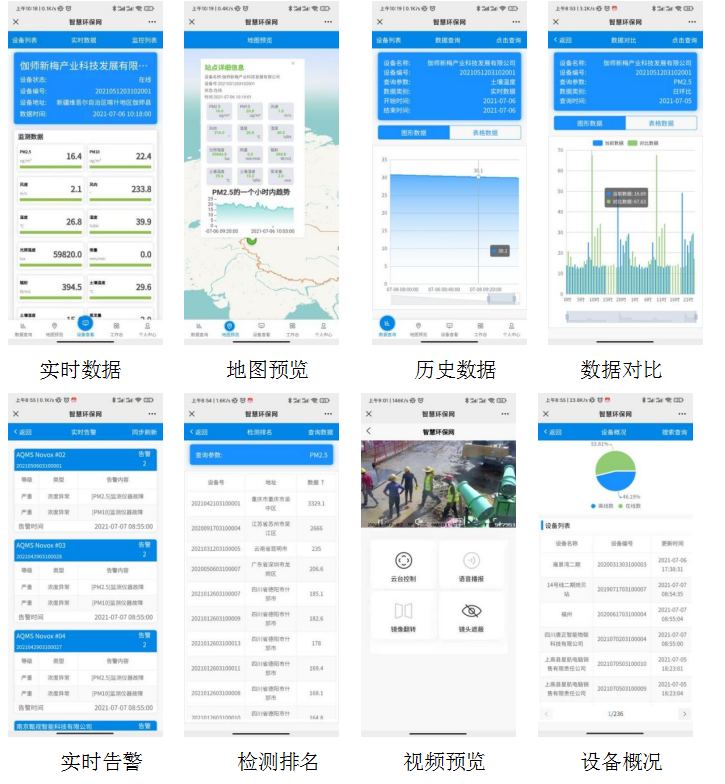

1.1 手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向用戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的污染情況。為用戶提供精準穩定、有保障的參考信息。

4. 數據對接方式

我們深知在當今這個數據驅動的時代，不同行業、不同規模的企業對于數據對接有著多樣化的需求。為了確保我們的服務能夠覆蓋更廣泛的應用場景，并滿足各種特定需求，我們精心設計了多種靈活的數據對接方式。這些方式包括API接口、設備推送以及平臺推送等，旨在為用戶提供更加便捷高效的解決方案。

4.1 主動獲取（API接口）

平臺具有對外開放API接口，用戶無需訪問源碼即可通過數據開放協議獲取監測數據及設備歷史數據，可選類型數據類型有實時、分鐘、小時、天等。可以降低系統各部分的相互依賴，提高組成單元的內聚性，降低組成單元間的耦合程度，從而提高系統的維護性和擴展性。

4.2 設備推送

設備推送是一種通過建立TCP/IP連接來實現的數據傳輸方式，其核心過程是數據從設備端主動發送數據包。在這個過程中，設備在無需外部請求的情況下，自發地向目標服務器或指定地址傳輸信息。傳輸協議通常采用標準的212數據包協議封裝，但也可以根據實際情況，根據非標協議或者私有協議進行針對性的開發和推送。

4.3 平臺推送

平臺推送是通過HTTP協議進行數據傳輸?shù)模斣O備產生數據時，首先會將這些數據發送到我們公司的平臺服務器上。在完成初步處理后，根據業務需求或特定規則，我們將部分或全部接收到的數據轉發給其他系統、應用程序或者第三方服務。這種從源端到目標端的數據傳輸同樣依賴于HTTP協議來完成。通過這樣的方式，不僅能夠保證信息流動的安全性和準確性，還能實現跨平臺、跨地域的信息共享，為后續決策提供支持。
